Kermi Therm X2 Profil-V 11 300/1000

Kermi doskový radiátor V 11 300/1000 FTV110301001R1K



Therm X2 Profil-V

- Doskové vykurovacie teleso so zabudovaným ventilom a spodným pripojením

- Vykurovacie teleso jednodoskové, jedna rozšírená prestupný plocha



Profilované doskové vykurovacie teleso s prednostne vykurovanú čelnou doskou - systém Therm X2, vstavanou ventilovou vložkou a spodným pripojením. Štandardne je dodávané pravej spodnej pripojenie, na objednávku je možné dodať aj ľavé. Teleso je vyrobené z oceľového plechu hr. 1,25 mm. Typy 11-33 majú bočné a horné zakrytovanie. Na zadnej strane sú privarené upevňovacie lamely - 4 ks pre dĺžky do 1600 mm (vrátane), 6 ks pre dĺžku 1800 mm a väčšia. Ventilová vložka V3K je z výroby prednastavená podľa menovitého výkonu.



Súčasťou dodávky telesa je upevňovacia sada (závrtné konzoly + príslušenstvo).



Materiál: oceľový plech St 12.03, hr. 1,25 mm

Vstavaný ventil: ventilová vložka V3K

Hlavica ventilu: štandardné M30x1.5

Najvyšší prípustný prevádzkový pretlak: 1.0 MPa

Najvyššia prípustná prevádzková teplota: 110 ° C

Pripojovací závit: 2 x G3 / 4 '' vonkajšie

Spôsob pripojenia: spodné pravé

Súčiniteľ odporu: ?T = 2,500 (DN 15)

Teplotný exponent n = 1,2196

Teplotný spád: 75/65/20 ° C

Hmotnosť telesa = 10,000 kg / m

Vodný objem = 1,800 l / m

Prestupný plocha = 2,320 m2 / m

Hĺbka B = 61 mm

Pripojovacie rozteč h = 50 mm



Výška: 300 mm

Dĺžka: 1000 mm

Tepelný výkon: 551 W

Vodný objem: 1,8 l

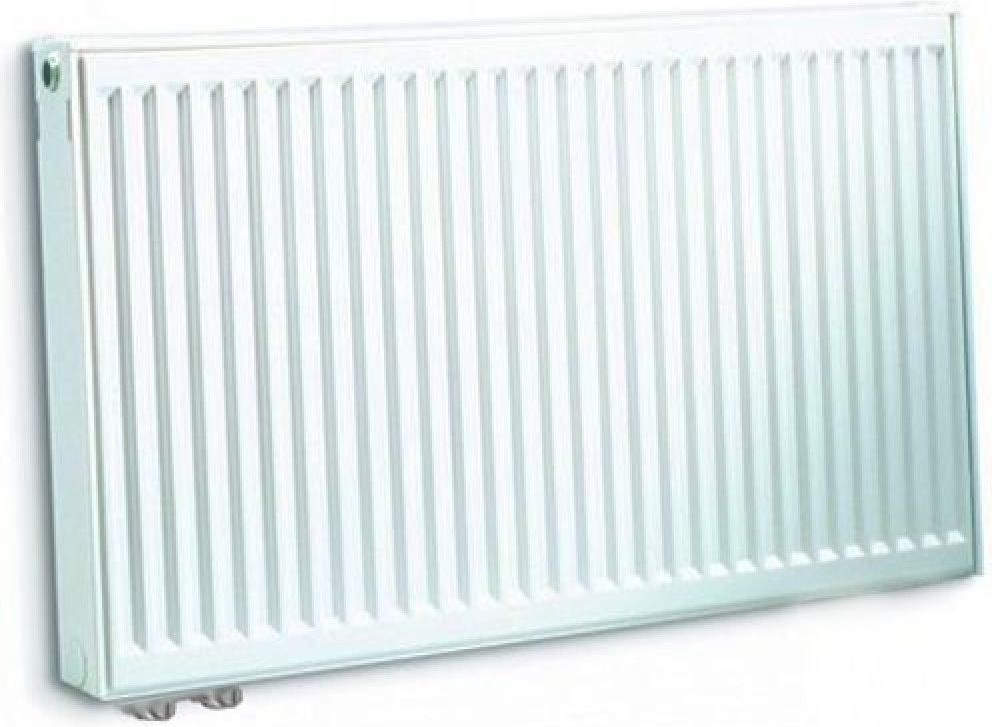

ilustračné foto
