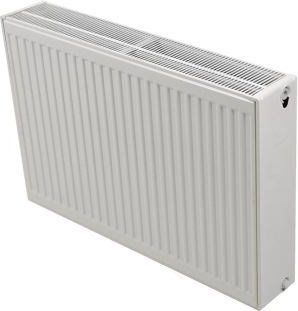

Kermi Therm X2 Profil Kompakt 33 500/500

Therm X2 Profil-kompakt 33 - vykurovacie teleso třídeskové, tri rozšírené prestupné plochy



• Profilované doskové vykurovacie teleso s možnosťou pravého alebo ľavého bočného pripojenia.

• Teleso je vyrobené z oceľového plechu hr. 1,25 mm.

• Typy 11-33 majú bočné a horné zakrytovanie.



Na zadnej strane sú privarené upevňovacie lamely

• 4 ks pre dĺžky do 1600 mm (vrátane)

• 6 ks pre dĺžku 1800 mm a väčšie.



Súčasťou dodávky telesa je upevňovacia sada (závrtné konzola + príslušenstvo).



Technické parametre:

• Materiál: oceľový plech St 12.03, hr. 1,25 mm

• Najvyšší prípustný prevádzkový pretlak: 1.0 MPa

• Najvyššia prípustná prevádzková teplota: 110 ° C

• Pripojovací závit: 4 x G1 / 2 '' vnútorné

• Spôsob pripojenia: bočné pravé ľavé

• Súčiniteľ odporu: T = 2,500 (DN 15)

• Teplotné exponent: n = 1,2962

• Teplotný spád: 75/65/20 ° C

• Hmotnosť telesa: = 43,100 kg / m

• Vodný objem: = 8,100 l / m

• Výmenná plocha: = 9180 m2 / m

• Hĺbka B: = 155 mm

• Pripojovacie rozteč h: = H-54 mm



• Výška: 500 mm

• Dĺžka: 500 mm

• Tepelný výkon Q: 972 W

• Vodný objem: 4,1 l

• Hmotnosť: 19,99 kg
