Kermi Therm X2 Profil Kompakt 10 600/1100

Therm X2 Profil-kompakt 10

• Profilované doskové vykurovacie teleso s možnosťou pravého alebo ľavého bočného pripojenia.

• Teleso je vyrobené z oceľového plechu hr. 1,25 mm. Typy 11-33 majú bočné a horné zakrytovanie.

Na zadnej strane sú privarené upevňovacie lamely:

• 4 ks pre dĺžky do 1600 mm (vrátane)

• 6 ks pre dĺžku 1800 mm a väčšie.



Súčasťou dodávky telesa je upevňovacia sada (závrtné konzoly príslušenstvo).



Technické parametre:

• Materiál: oceľový plech St 12.03, hr. 1,25 mm

• Najvyšší prípustný prevádzkový pretlak: 1.0 MPa

• Najvyššia prípustná prevádzková teplota: 110 ° C

• Pripojovací závit: 4 x G1 / 2 '' vnútorné

• Spôsob pripojenia: bočné pravé / ľavé

• Súčiniteľ odporu: T = 2,500 (DN 15)

• Teplotné exponent n = 1,2928

• Teplotný spád: 75/65/20 ° C

• Hmotnosť telesa = 12,000 kg / m

• Vodný objem = 3,150 l / m

• Výmenná plocha = 1,390 m2 / m

• Hĺbka B = 61 mm

• Pripojovacie rozteč h = H-54 mm



• Výška: 600 mm

• Dĺžka: 1100 mm

• Tepelný výkon Q: 662 W

• Vodný objem: 3,5 l

• Váha: 12,7 kg

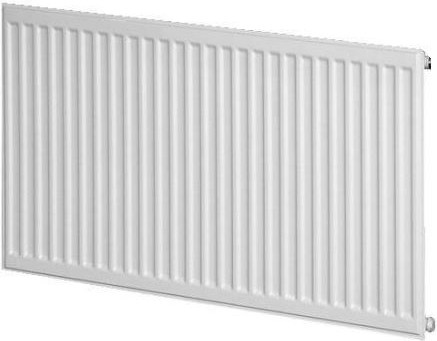

ilustračné fot
