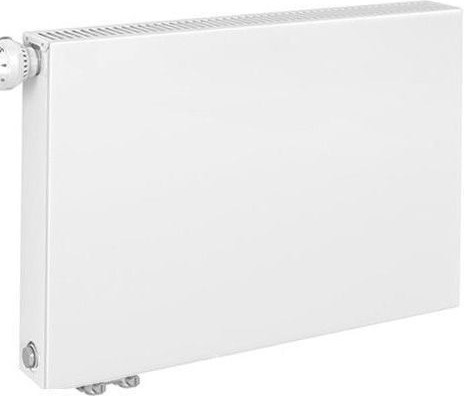

Kermi Therm X2 Plan-V 22 400/400

Kermi doskový radiátor Plan - V 22 400/400 PTV220400401R1K.Therm X2 Plan-V 22.Doskové vykurovacie teleso s hladkou čelnou plochou, vstavaným ventilom a spodným pripojením.Vykurovacie teleso dvojdoskové, dve rozšírené prestupné plochy.Doskové vykurovacie teleso s hladkou čelnou plochou, s prednostne vykurovanú čelnou doskou - systém Therm X2, vstavanou ventilovou vložkou a spodným pripojením. Štandardne je dodávané pravej spodnej pripojenie, na objednávku je možné dodať aj ľavé. Teleso je vyrobené z oceľového plechu hr. 1,25 mm. Typy 11-33 majú bočné a horné zakrytovanie. Na zadnej strane sú privarené upevňovacie lamely - 4 ks pre dĺžky do 1600 mm (vrátane), 6 ks pre dĺžku 1800 mm a väčšia. Ventilová vložka V3K je z výroby prednastavená podľa menovitého výkonu.Súčasťou dodávky telesa je upevňovacia sada (závrtné konzoly + príslušenstvo).Technické parametre:.Materiál: oceľový plech St 12.03, hr. 1,25 mm.Vstavaný ventil: ventilová vložka V3K.Hlavica ventilu: štandardné M30x1.5.Najvyšší prípustný prevádzkový pretlak: 1.0 MPa.Najvyššia prípustná prevádzková teplota: 110 ° C.Pripojovací závit: 2 x G3 / 4 '''' vonkajšie.Spôsob pripojenia: spodné pravé.Súčiniteľ odporu: ?T = 2,500 (DN 15).Teplotný exponent n = 1,3104.Teplotný spád: 75/65/20 ° C.Hmotnosť telesa = 26,200 kg / m.Vodný objem = 4,500 l / m.Prestupný plocha = 4,820 m2 / m.Hĺbka B = 102 mm.Pripojovacie rozteč h = 50 mm.Výška: 405 mm.Dĺžka: 405 mm.Tepelný výkon Q: 456 W.Vodný objem: 1,8 l.ilustračné foto.
