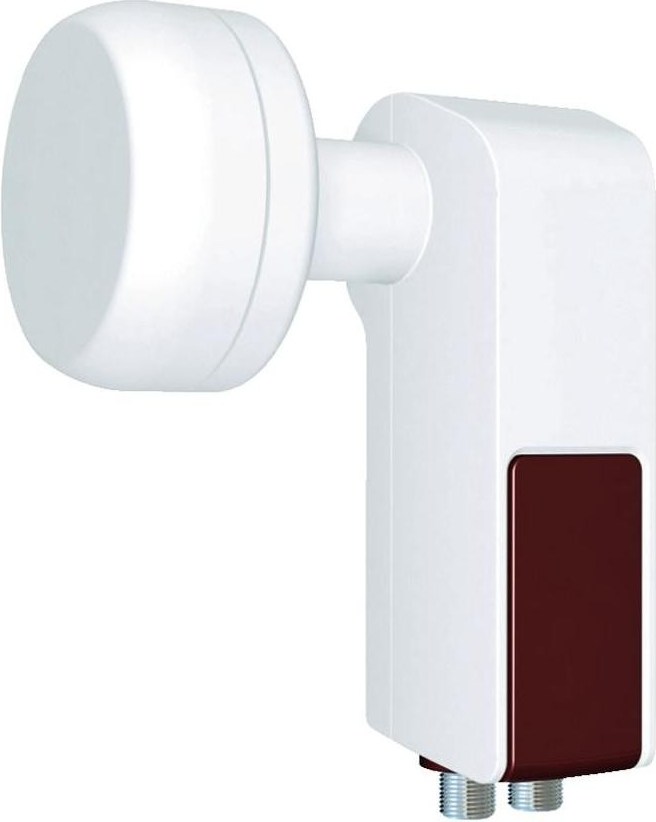

twin universal, 0,3 dB, priamy - dlhý, HD ready
Vlastnosti:
- priamy - dlhý, vhodný pre multifeed (príjem viacerých satelitných pozícií)
- nízky fázový šum, DVB-S2 (HDTV) kompatibilný
- nízke šumové číslo
- nízka spotreba energie
- vysoký výkon
- vysoká frekvencia stability
Technické špecifikácie:
Vstupný frekvenčný rozsah dolného pásma
10.7 ~ 11.7 GHz
Výstupný frekvenčný rozsah dolného pásma
950 ~ 1950 MHz
LO frekvencia
9.75 GHz
Vstupný frekvenčný rozsah horného pásma
11.7 ~ 12.75 GHz
Výstupný frekvenčný rozsah horného pásma
1100 ~ 2150 MHz
LO frekvencia
10.6 GHz
Šumové číslo
0.3dB typ. (max. 0.7dB)
LO inicializačná presnosť
max. +/- 1.0 MHz
LO teplotná nestálosť
max. +/- 3.0 MHz
LO fázový šum @ 10K Hz
max. -80 dBc / Hz
Konverzný zisk
55 dB min.
Zvlnený zisk
+/- 0.75 dB / 27MHz
Variačný zisk
+/- 4 dB
Potlačenie
40 dB min.
1 dB kompresný bod (O/P)
min. 0.0 dBm
Presluch
20 dB min.
iadiace signály Ca [ V ]
11.0 ~ 14.0 V
Riadiace signály Cb [ H ]
16.0 ~ 20.0 V
Riadiace signály Cc [prepínanie pásiem]
22KHz +/-4KHz 0.4V – 0.8V pp
Výstup VSWR
2.5:1
Vyžarované rušenie
max. -50 dBm
DC napájanie
180 mA max. @ 11 – 20V
Pracovná teplota
-30 ~ +60°C
Výstupná impedancia (pripojenie k STB)
75 ?
Výstupný konektor
F-typ (samica)
Váha
181 g
