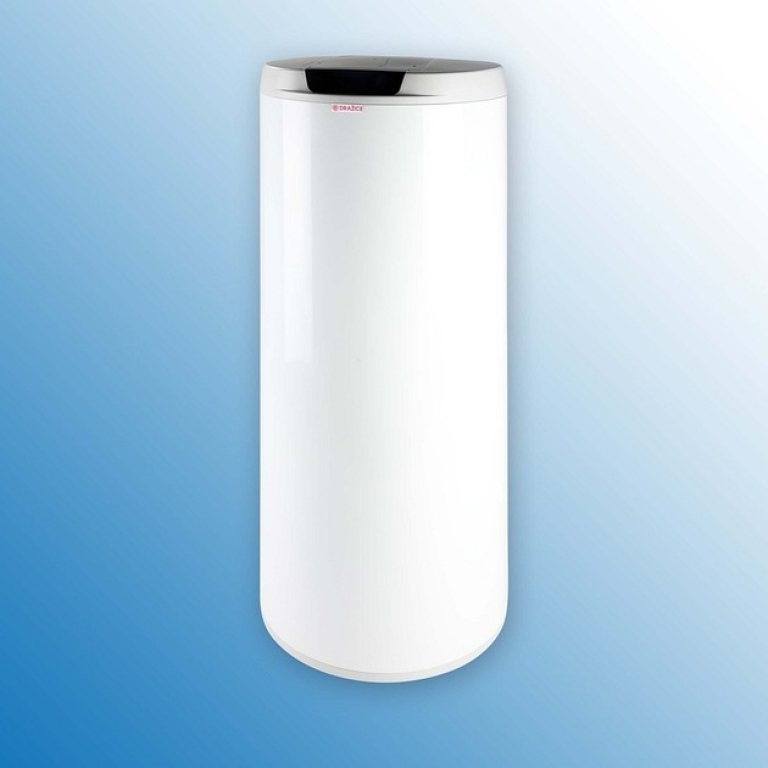

Dražice OKC 200 NTRR

Ohrievač nepriamy ohrev stacionárny 200 OKC NTRR Dražice
Prevedenie ohrievačov
Nepriamovýhrevné ohrievače so smaltovanou nádobou do prevádzkového tlaku 1 MPa v objemoch 300–1000 litrov. Ohrievače sú vybavené jedným (NTR) alebo dvoma (NTRR) výkonnými špirálovými výmeníkmi, objímkami pre čidla regulácie a reviznym prírubovým otvorom. Na ohrev TUV je možné použíť výhrevnú vodu o teplote maximálne 110 °C a tlaku 1,6 MPa.
Do revizneho otvoru je možné namontovať pomocný elektrický ohrev z oddielu príslušenstva rady R a SE. Hrdlo 6/4" nad spodným výmeníkom je určené pre elektrický dohrev TUV výhrevnou jednotkou rady TJ z príslušenstva. Tento dohrev sa využívá hlavne pri zapojení ohrievača na solárny systém. Izoláciu tvorí 50 mm tvrdé polyuretanové peny pri ohrievačoch do 500 litrov. Ohrievače 750 litrov a 1000 l sú izolované 100 mm mäkkou polyuretanovou penou (molitan), dodávané oddelene s nádobou.
Najčastejšie využitie

Ohrev TUV výhrevnou vodou poprípada v kombinácii s elektrickým ohrevom pre stredné a veľké objekty, pohotovostná zásoba vody výmenníkovej stanice, väčšie alternatívne zdroje energie atd.

TECHNICKÉ PARAMETRE OHRIEVAČOV NTRR



Typ
OKC 300 NTRR/1MPa
OKC 400 NTRR/1MPa
OKC 500 NTR/1MPa
OKC 750 NTRR/1MPa
OKC 1000 NTRR/1MPa


Objem [l]
295
380
470
750
995


Priemer [mm]
670
700
700
910
1 010


Hmotnosť [kg]
124
138
158
198
258


Prevádzkový tlakTUV . [MPa]
1
1
1
1
1


Maximálny prevádzkový tlak výmeníka [MPa]
1,6
1,6
1,6
1,6
1,6


Maximálna teplota výhrevnej vody [°C]
110
110
110
110
110


Teplota TUV . [°C]
95
95
95
95
95


Výhrevná plocha horného výmeníka [m2]
0,8
1,05
1,3
1,17
1,12


Výhrevná plocha spodného výmeníka [m2]
1,55
1,8
1,9
1,93
2,45


Výkon spodného/horného výmeníka [kW]
48/26
57/31
65/40
60/33
76/32


Výkonnostné číslo horného výmeníka podľa DIN 4708
2,3 NL
5,7 NL
8,9 NL
6,2 NL
7,1 NL


Výkonnostné číslo spodného výmeníka podľa DIN 4708
4,2 NL
9,4 NL
14,7 NL
21 NL
26 NL


Trvalý výkon TUV.* spodného výmeníka [l/hod]
1170
1395
1590
1460
1780


Trvalý výkon TUV.* horného výmeníka [l/hod]
630
740
970
815
780


Tepelné straty [kWh/24 hod]
1,68
2
2,3
3,6
3,9



TUV – teplá úžitková voda.
*) Teplá úžitková voda 45 °C
